船用污水設備、本系列貯存柜可用于內河船舶上，貯存船舶上產生的生活污水，并具有沖洗、粉碎和將殘?jiān)懦鱿贤獾墓δ?。原污水固體殘?jiān)?jīng)污水入口管路進入貯存柜，污水或殘?jiān)谫A存柜內積聚到一定的液位后，可將污水或污泥通過排岸接頭送到岸上接受設施。

本污水貯存柜主要由箱體、液位計、液位變送器、粉碎泵和防污染監控裝置等組成，具有貯存糞便、液位顯示、液位報警、抽吸糞便排給岸上接收設施和 GPS 和北斗定位功能，具備緊急情況下一鍵輔助報警功能，能上傳船舶基本信息和地理位置。本產品適宜內河 400 總噸以下的內河船舶使用。

本生活污水污染系統按《鋼制內河船舶船舶建造規范》（2009）及（2012）修改通報和《內河船舶法定檢驗技術規則》2019的要求進行設計。
本船為單機、單舵內河鋼制干貨船，航行于A級航區。

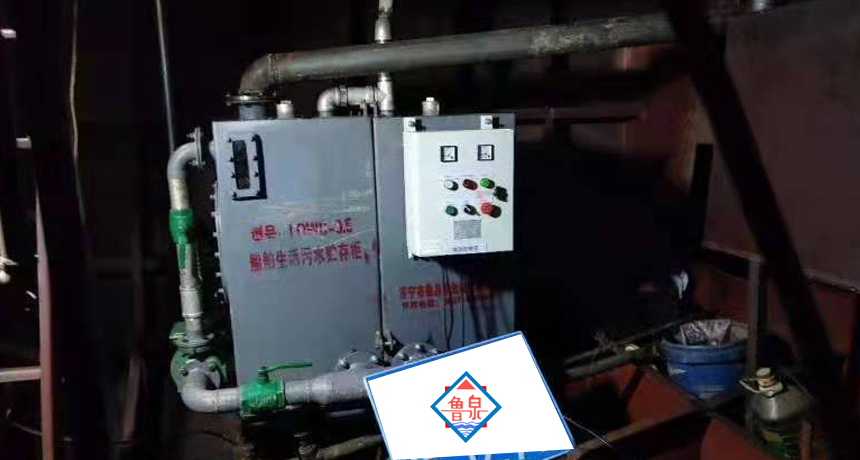

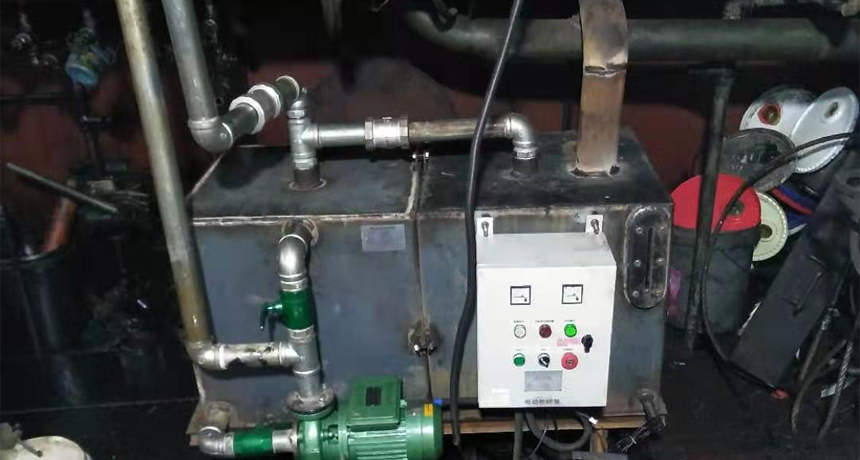

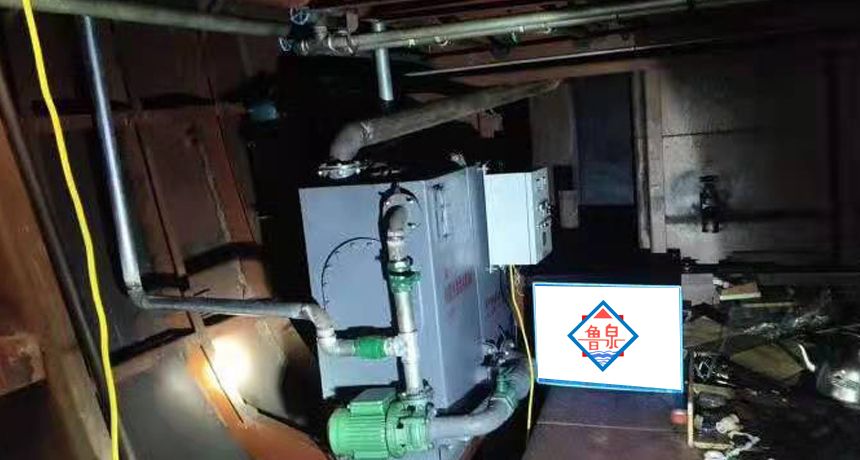

一、生活污水貯存柜安裝在船舶左舷，主要設備：
1.1 主機         1臺
型號：LQWC-0.5 功率1.5KW  電壓：220V
1.2 防火罩       1個
型號：LQ-50型
1.3 接口：
本船50球閥3個，國際標準排放接口1個。

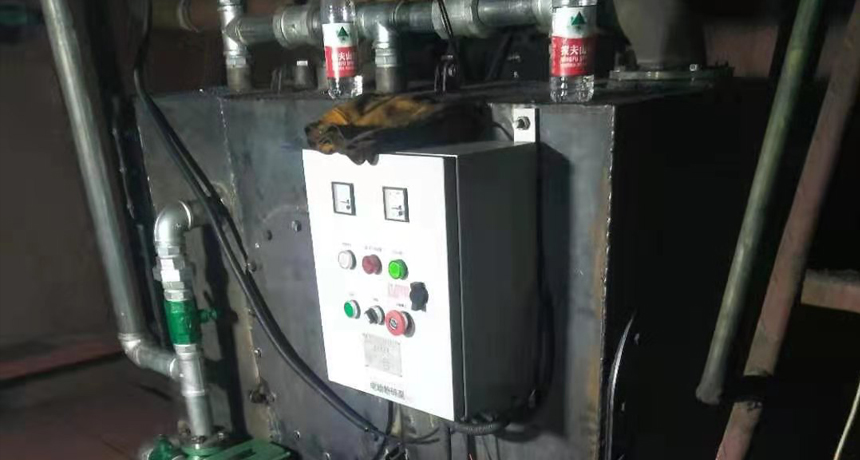

1.4電器設備
配套粉碎泵：型號1CWF -11 揚程11米，電動機型號：Y90S-2-H，電控箱型號：QC.電制電壓AC220V，監控設備型號：GW3010.電制電壓AC12V，船用電纜型號：CEF/SA 2X1.5

二、技術說明

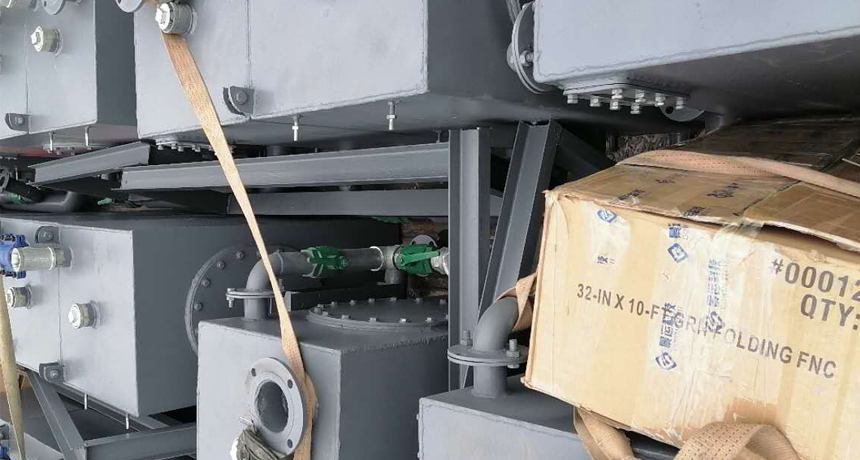

2.1 本裝置分為兩個箱體組合，兩個箱體內部連通，集中收集。
2.2 污水來源于衛生間，由收集管路進入箱體，進行粉碎循環。
2.3 兩個箱體分部設有50mm清洗口一處，需清洗時人工用清水沖洗。
2.4 排放口應高于甲板300mm，靠近外弦內側，應加裝國際標注排放接口。
2.5 兩個箱體連通的透氣口安裝管系應高于甲板350mm，靠近外弦內側，應加裝防火罩。

三、本計算書依據：《內河船舶法定檢驗技術規則》（2019）
生活污水貯存柜容積
 根據《內河船舶法定檢驗技術規則》5.2.2.2
 V = 10-3·f·p·D·q =0.9m3
      式中：f-營運條件系數，取0.5
      p-船上人員，2人
      D-需容納生活污水的天數，取6天
      q-每人每天產生的生活污水量，70L
      V = 10-3*0.5*2*6*70= 0.42 m3
 設生活污水貯存柜，容積為0.50m3，滿足使用要求。
